Contoh kasus database E-R Basis

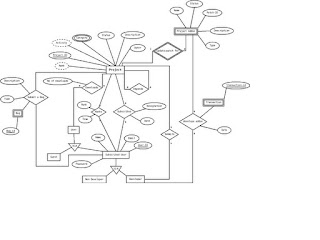

Ini adalah lanjutan dari Contoh Studi Kasus Basis Data / Database Pada Sebuah Apotik (Praktikumku). Agar mengerti pembahasan berikut, tolong terlebih dahulu lihat postingan tersebut ya. Diagram Entity Relationship (E-R) ini merupakan buatan arsyil, yaitu untuk memenuhi laporan praktikum 1 Basis Data, Desember 2010. Yaitu diagram E/R pada basis data sebuah apotik.

Mengenai dasar teori tentang diagram E-R bisa mengunjungi postingan ini: Langkah Pembuatan dan Perancangan Konseptual E – R Diagram

PEMBAHASAN
Langkah-langkah pembuatan E – R Diagram :
1) Identifikasi entitas dan atribut key untuk masing-masing entitas
Entitas beserta atribut key adalah sebagai berikut:
1. Karyawan: ID karyawan, nama, alamat, kota, status, dan no tlp.
2. Obat: ID obat, nama, jenis, harga, stock, dan ID supplier.
3. Supplier: ID supplier, nama, alamat, kota, no tlp.
4. Faktur Penjualan: No, tanggal, ID pelanggan, ID karyawan, ID obat, jumlah, total, pajak, total bayar
5. Faktur Supply: No, tanggal, ID karyawan, ID supplier, ID obat, jumlah obat, total, pajak, total bayar.
6. Pelanggan: ID pelanggan, nama, alamat, jenis kelamin, pekerjaan.

2) Identifikasi seluruh relasi
1. Karyawan dengan obat relasinya menjual.
2. Supplier dan obat relasinya supply.
3. Pelanggan dan obat relasinya membeli.
4. Karyawan dengan faktur penjualan relasinya membuat.
5. Supier dengan Faktur suply relasinya membuat

3) Identifikasi atribut non key (bukan kunci) pada entitas dan relasi
Primary Key pada setiap entitas sebagai berikut:
1. Karyawan: ID karyawan
2. Obat: ID obat
3. Supplier: ID supplier
4. Faktur Penjualan: No penjualan
5. Faktur Supply: No supply
6. Pelanggan: ID pelanggan

Non Primary Key pada setiap entitas sebagai berikut:
1. Karyawan: nama, alamat, kota, status, dan no tlp.
2. Obat: nama, jenis, harga, stock, dan ID supplier.
3. Supplier: nama, alamat, kota, no tlp.
4. Faktur Penjualan: tanggal, ID pelanggan, ID karyawan, ID obat, jumlah, total, pajak, total bayar
5. Faktur Supply: tanggal, ID karyawan, ID supplier, ID obat, jumlah obat, total, pajak, total bayar.
6. Pelanggan: nama, alamat, jenis kelamin, pekerjaan.

5) Identifikasi bilangan kardinalitas
Bilangan kardinalitas pada relasi dua entitas sebagai berikut:
1. Karyawan dan obat: One to Many
2. Karyawan dan faktur penjualan: One to One
3. Suplier dan faktur supply: One to One
4. Obat dan pelanggan: Many to Many
5. Obat dan supplier: Many to Many

Sumber : (http://arsyil.blogspot.com/2010/12/contoh-diagram-e-r-basis-data-apotek.html)
